单向可控硅和双向可控硅如何比较判别？

• 来源：宇芯电子 更新时间：2021-01-07 16:53:17点击：6次

•


          和双向可控硅如何比较判别？可控硅(SCR是可控硅整流器的简称。可控硅有单向、双向、可关断和光控几种类型。它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。

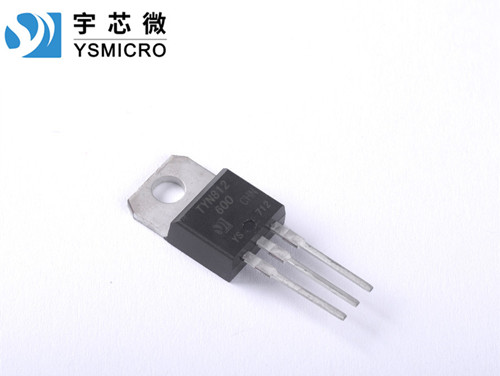

          单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。单向可控硅是由三个PN结PNPN组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制；与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。




          可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。以上两个条件必须同时具备，可控硅才会处于导通状态。另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。 可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于小维持电流以下。




          1、二者比较




          单向可控硅和双向可控硅，都是三个电极。单向可控硅有阴极（K）、阳极（A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相关连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。




          2、单、双向可控硅的判别




          先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。







  ---
