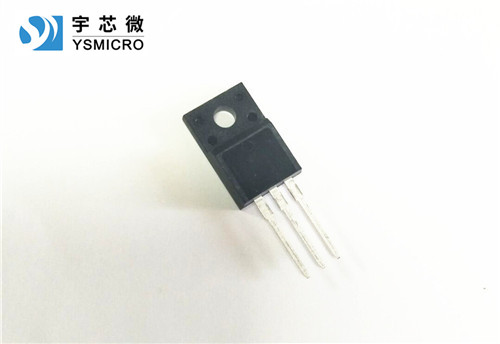

(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。那么可控硅整流的基本伏安特性？
1、反向特性
当控制极开路，阳极加上反向电压时，J2结正偏，但J1、J2结反偏。此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR段所示，弯曲处的电压URO叫“反向转折电压”。此时，可控硅会发生永久性反向。
2、正向特性
当控制极开路，阳极上加上正向电压时，J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小电流，这叫正向阻断状态，当电压增加，图3的特性发生了弯曲，如特性OA段所示，弯曲处的是UBO叫：正向转折电压。
由于电压升高到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区产生大量的电子和空穴，电子时入N1区，空穴时入P2区。进入N1区的电子与由P1区通过J1结注入N1区的空穴复合，同样，进入P2区的空穴与由N2区通过J3结注入P2区的电子复合，雪崩击穿，进入N1区的电子与进入P2区的空穴各自不能全部复合掉。
这样，在N1区就有电子积累，在P2区就有空穴积累，结果使P2区的电位升高，N1区的电位下降，J2结变成正偏，只要电流稍增加，电压便迅速下降，出现所谓负阻特性，见图3的虚线AB段。
这时J1、J2、J3三个结均处于正偏，可控硅便进入正向导电状态---通态，此时，它的特性与普通的PN结正向特性相似，可见的BC段。
