8脚漏电芯片 54123 漏电保护IC 54123引脚图
漏电保护IC 54123的描述:
54123是一个通用漏电保护开关电路。该电路内部设有差分放大器、锁存器和稳压器,输入灵密度高。
漏电保护IC 54123的特点:
输入灵敏度高(典型值 VT=6.1mV)
输入电流灵敏度的温度特性好
外围电路简单
抗干扰、防浪涌能力强
功耗低(典型值 PD=5mW),可用于 110V 和 220V 电网
漏电保护IC 54123的引脚排列图:

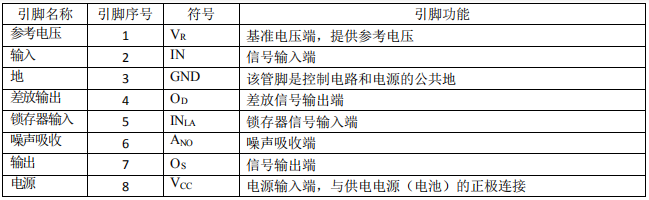

漏电保护IC 54123的引脚描述:
漏电保护IC 54123的极限参数:
(除非另有规定,Tamb=25℃)
参数 | 符号 | 条件 | 数值 | 单位 |
电源电流 | ICC | 8 | mA | |
VR 端电流 | IVR | VR~IN | 250 | |
VR~GND | 30 | |||
IN~VR | -250 | |||
IN 端电流 | IIN | IN~VR | 250 | |
IN~GND | 30 | |||
VR~IN | -250 | |||
INLA 端电流 | IINLA | 5 | ||
功耗 | PD | 200 | mW | |
工作环境温度 | Tamb | -20~+80 | ℃ | |
贮存温度 | Tstg | -55~+125 |
注:VR~IN或IN~VR之间的电流值是脉宽小于1mS、占空比小于12%的脉冲电流。
漏电保护IC 54123的电气特性:
(Tamb=25℃,VCC=16V,除非另有规定)
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
电源电流1 | ICC1 | VCC=12V,VR-VI=30mV | 400 | 530 | μA | |
脱扣电流 | VT | VR-VI | 4 | 6.1 | 9 | mV |
定时电流1 | ITD1 | VOD=1.2V,VR-VI=30mV | -12 | -30 | μA | |
定时电流2 | ITD2 | VDD=0.3V,VR=VI | 17 | 37 | ||
输出电流 | IO | ICC=530μA,VS=1.4V,V7=0.8V | -100 | |||
锁存器接通电压 | VLAON | 0.7 | 1.4 | V | ||
锁存器接通电流 | ILAON | VCC=12V | 5 | μA | ||
输出低电平电流 | IOL | VCC=12V,V7=0.2V | 200 | |||
输入箝位电流 | VICL | VCC=12V,IIC=20mA | 4.3 | 6.7 | V | |
差分输入箝位电压 | VIDCL | IIDC=100mA | 0.4 | 2 | V | |
最大电流电压 | VCCM | ICC=7mA | 20 | 28 | ||
电源电流2 | ICC2 | VR=VI,V7=0.6V | 900 | μA | ||
锁存器断开电源电压 | VCCOFF | 0.5 | V | |||
动作时间 | TON | VR-VI=0.3V | 2 | 4 | ms |
注 1:当VR与VI之差值为最小规范值时(50Hz),输出为低电平;当VR与VI之差值为最大规范值时(50Hz),输出为高电平,则电路认为良品。
注 2:当VLAON为最小规范值时,输出为低电平,当VLAON为最大规范值时,输出为高电平,则电路认为是良品。
注 3:为保持输出高电平,所必须的电源电流。
注 4:在VR与VI之间施加 30mV,然后短接。
注 5:施加 12V 电源电压并输出为高电平之后,电源电压降低至规范值且输出为低电平,则认为电路时良品。
注 6:动作时间是指从施加一个固定输入开路使锁存器工作所需要的时间。锁存器输入与地之间皆有0.047μF的电容。

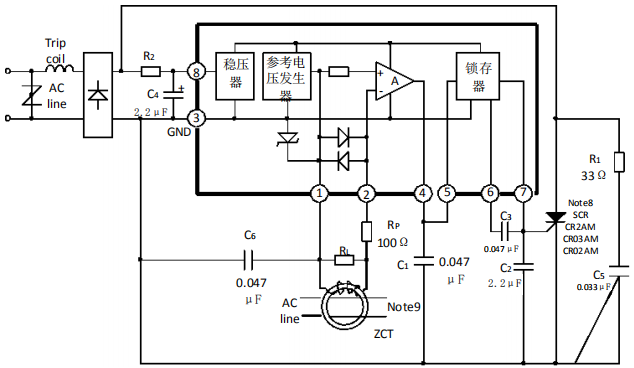

漏电保护IC 54123的应用线路图:
应用说明:
1. 应正确选定滤波器R1、C5、R2、C4 的值。当正常的电源电流流过时,至少保证 V8 的电压为12V。R1、R2可根据所用的电网电压来选择。
2. 在上面的应用电路中,C4 应大于1μF。
3. RP(100Ω)是保护电阻,必须接入。
4. 电流灵敏度可由 RL 来调整。必要时可在 ZCT 两端并联可变电阻或二极管,以防止 ZCT 次级波形失真。
