存储IC 24C32 存储芯片引脚功能 24C32 32K存储器
存储IC 24C32的概述：
24C32是一个是一个电可擦除PROM，采用4096 X 8(32K bits)的组织结构以及两线串行接口。电压可允许低至1.8V，待机电流和工作电流分别为1μA和1mA。24C32具有页写能力，每页为32字节。24C32具有8-pin DIP和8-pin SOP 两种封装形式。
存储IC 24C32的特点：
宽范围的工作电压：1.8~5.5V
低电压技术
1mA典型工作电流
1μA典型待机电流
存储器组织结构：4096 X 8(32K bits)
2线串行接口，完全兼容I2C总线
I2C时钟频率为1MHz(5V),400kHz(1.8V、2.5V、2.7V)
施密特触发输入噪声抑制
硬件数据写保护
内部写周期(最大5ms)
可按字节写
页写：32字节页
可按字节，随机和序列读
自动递减地址
ESD保护大于2.5kV
高可靠性
擦写寿命：100万次
数据保持时间：100年
封装形式：DIP-8、SOP-8
无铅工艺，符合 RoHS 标准
存储IC 24C32的引脚图：
存储IC 24C32的引脚功能说明：
| 引脚号 | 引脚名称 | 功能说明 |
| 1 | A0 | 地址输入。A2、A1和A0是器件地址输入引脚。 24C32使用A2、A1和A0输入引脚作为硬件地址，总线上可同时级联8个24C32器件(详见器件寻址)。 |
| 2 | A1 | |
| 3 | A2 | |
| 5 | SDA | 串行地址和数据输入/输出。SDA是双向串行数据传输引脚，漏极开路，需外接上拉电阻到Vcc(典型值10kΩ。) |
| 6 | SCL | 串行时钟输入。SCL同步数据传输，上升沿数据写入，下降沿数据读出。 |
| 7 | WP | 写保护。WP引脚提供硬件数据保护。当WP接地时，允许数据正常读写操作；当WP接Vcc时，写保护，只读。 |
| 4 | GND | 地 |
| 8 | VCC | 正电源 |
存储IC 24C32的器件寻址：

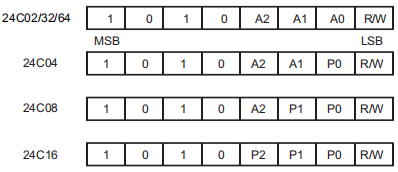

起始条件使能芯片读写操作后，EEPROM 都要求有8位的器件地址信息(见下图)。
器件地址信息由“1”、“0”序列组成，前4位如图中所示，对于所有串行 EEPROM 都是一样的。
对于24C02/32/64，随后3位A2、A1和A0为器件地址位，必须与硬件输入引脚保持一致。
对于24C04，随后2位A2和A1为器件地址位，另1位为地址位。A2和A1必须与硬件输入引脚保持一致，而A0是空脚。
对于24C08，随后1位A2为器件地址位，另2位为页地址位。A2必须与硬件输入引脚保持一致，而A1和A0是空脚。
对于24C16，无器件地址位，3位都为页地址位，而A2、A1和A0是空脚。
器件地址信息的 LSB 为读/写操作选择位，高为读操作，低为写操作。
若比较器件地址一致，EEPROM 将输出应答“0”，如果不一致，则返回到待机状态。
存储IC 24C32的应用领域：
智能仪器仪表
工业控制
家用电器
计算机、笔记本电脑
汽车电子
通信设备

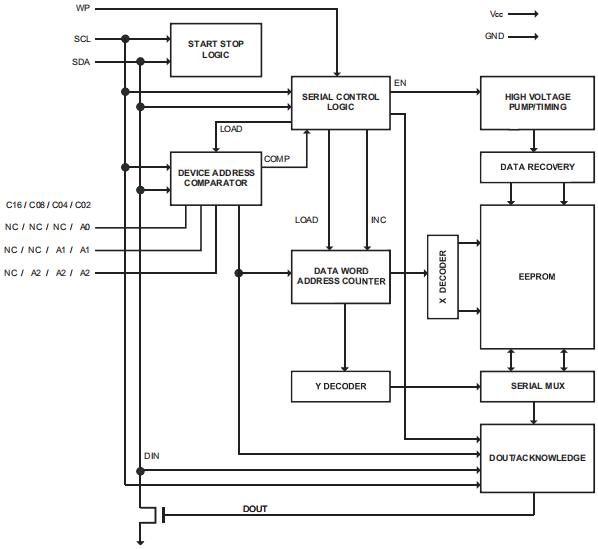

存储IC 24C32的框图：
存储IC 24C32的存储结构：
| 器件 | 总容量(位) | 总页数 | 字节/页 | 字地址长度 |
| 24C02 | 2K | 32 | 8 | 8位 |
| 24C04 | 4K | 32 | 16 | 9位 |
| 24C08 | 8K | 64 | 16 | 10位 |
| 24C16 | 16K | 128 | 16 | 11位 |
| 24C32 | 32K | 128 | 32 | 12位 |
| 24C64 | 64K | 256 | 32 | 13位 |

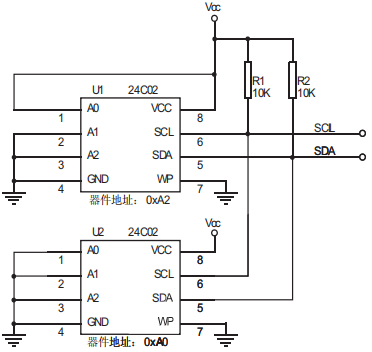

存储IC 24C32的典型应用图：
