稳压电源电路图合集，请快快收藏！
本文来源：21IC中国电子网
对于稳压电源来说，大家并不陌生，那电压稳压电路设计该怎么设计呐?

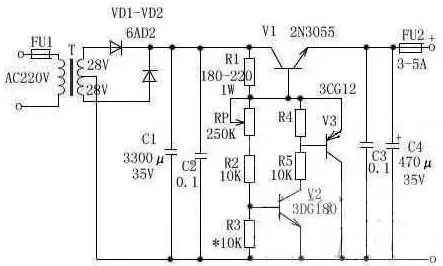

1、3～25V 电压可调稳压电路图
此稳压电源可调范围在 3.5V～25V 之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由 R1 提供给调整管的基极，使调整管导通，在 V1 导通时电压经过 RP、R2 使 v2 导通，接着 V3 也导通，这时 V1、V2、 V3 的发射极和集电极电压不再变化(其作用完全与稳压管一样)。调节 RP，可得到平稳的输出电压，R1、RP、R2 与 R3 比值决定本电路输出的电压值。
元器件选择：变压器 T 选用 80W～100W，输入 AC220V，输出双绕组 AC28V。FU1 选用 1A，FU2 选用 3A～5A。VD1、VD2 选用 6A02。RP 选用 1W 左右普通电位器，阻值为 250K～330K，C1 选用 3300μF/35V 电解电容，C2、C3 选用 0.1μF 独 .. 石电容，C4 选用 470μF/35V 电解电容。R1 选用 180～220Ω/0.1W～1W，R2、R4、R5 选用 10KΩ、1/8W。V1 选用 2N3055，V2 选用 3DG180 或 2SC3953，V3 选用 3CG12 或 3CG80。

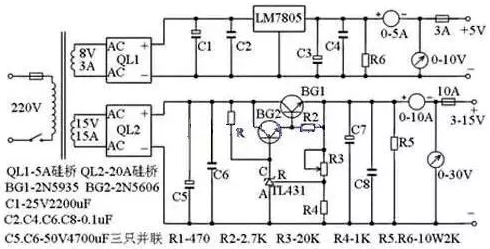

2、10A，3～15V 稳压可调电源电路图
无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从 3V 到 15V 连续可调的稳压电源，最大电流可达 10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路 TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
其工作原理分两部分，第一部分是一路固定的 5V1.5A 稳压电源电路。第二部分是另一路由 3 至 15V 连续可调的高精度大电流稳压电路。第一路的电路非常简单，由变压器次 . 级 8V 交流电压通过硅桥 QL1 整流后的直流电压经 C1 电解电容滤波后，再由 5V 三端稳压块 LM7805 不用作任何调整就可在输出端产生固定的 5V1A 稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路 TL431，所以使电路简化，成本降低，而稳压性能却很高。图中电阻 R4，稳压管 TL431，电位器 R3 组成一个连续可调的恒压源，为 BG2 基极提供基准电压，稳压管 TL431 的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变 R4 和 R3 的电阻值，当然变压器的次级电压也要提高。变压器的功率可根据输出电流灵活掌握，次 . 级电压 15V 左右。
桥式整流用的整流管 QL 用 15-20A 硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。调整管用的是大电流 NPN 型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。滤波用 50V4700uF 电解电容 C5 和 C7 分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注 50V4700uF 尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。
最后再说一下电源变压器，如果没有能力自己绕制，有买不到现成的，可以买一块现成的 200W 以上的开关电源代替变压器，这样稳压性能还可进一步提高，制作成本却差不太多，其它电子元件无特殊要求，安装完成后不用太大调整就可正常工作。
