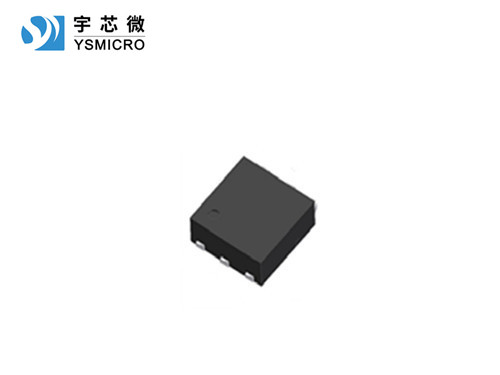

达林顿芯片半导体器件是一种电子部件,它依赖于电子一个的特性的半导体材料(主要是硅、锗和砷化镓,以及有机半导体),用于其功能。在大多数应用中,半导体器件已取代了真空管。他们使用电传导的固态而不是气态或热离子发射在一个真空。达林顿芯片半导体器件有哪些材料使用?
到目前为止,硅(Si)是半导体器件中使用广泛的材料。它具有较低的原材料成本,相对简单的工艺以及有用的温度范围,这使其成为目前各种竞争材料中好的折衷方案。在半导体器件制造中使用的硅目前制造成晶锭是足够大的直径,以允许生产300毫米(12英寸)的晶片。
锗(Ge)是一种广泛使用的早期半导体材料,但是其热敏性使其不如硅有用。如今,锗通常与硅合金化,用于超高速SiGe器件中。IBM是此类设备的主要生产商。
砷化镓(GaAs)也广泛用于高速设备中,但到目前为止,很难形成这种材料的大直径团块,从而将晶圆直径限制为明显小于硅晶圆的尺寸,从而实现了GaAs器件的批量生产比硅要贵得多。其他较不常见的材料也正在使用或研究中。
碳化硅(SiC)已作为蓝光发光二极管(LED)的原料得到了一些应用,并且正在研究用于半导体设备中,这些设备可以承受很高的工作温度和存在大量电离辐射的环境。IMPATT二极管也已经由SiC制成。
各种铟化合物(砷化铟,锑化铟和磷化铟)也正在LED和固态激光二极管中使用。硫化硒 正在光伏太阳能电池的制造中得到研究。有机半导体常见的用途是有机发光二极管。
