2A双向可控硅 BT132 小家电可控硅 BT132

• 来源：宇芯电子 更新时间：2020-09-04 11:28:36点击：6次

•


  2A双向可控硅 BT132 小家电可控硅 BT132







  小家电可控硅 BT132的应用领域：

          BT132可控硅应用于：加热控制器、彩灯控制器、搅拌机、面包机、卷发器、电风扇调速器等...







  小家电可控硅 BT132的应用领域：









  小家电可控硅 BT132的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TO-92








  小家电可控硅 BT132的特点：


  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态均方根电流 I_T(RMS)：2A

  • 通态不重复浪涌电流 I_TSM：16A

  • 门极峰值电流 I_GM：1A

  • 门极峰值功率 P_GM：4W

  • 门极平均功率 P_G(AV)：0.5W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+125℃








  小家电可控硅 BT132的电特性：

  符号	参数	数值		单位
  		D	E
  IGT	门极触发电流 I-II-III	≤4	≤5	mA
  	门极触发电流 IV	≤7	≤10
  VGT	门极触发电压	≤1.3		V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤6	≤10	mA
  IL	擎住电流 I-III-IV	≤10	≤15
  	擎住电流 II	≤15	≤20
  dVD/dt	断态电压临界上升率	≥10	≥20	V/μs
  VTM	通态压降	≤1.55		V







  小家电可控硅 BT132的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到管壳的热阻(AC)	60	℃/W
  Rth(j-a)	结到环境的热阻	150

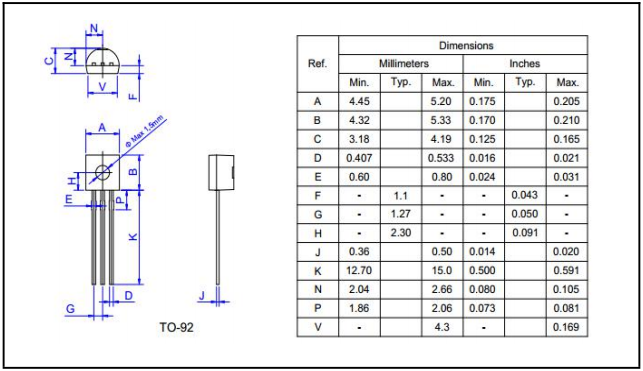

  小家电可控硅 BT132的封装外形尺寸：









  ---
