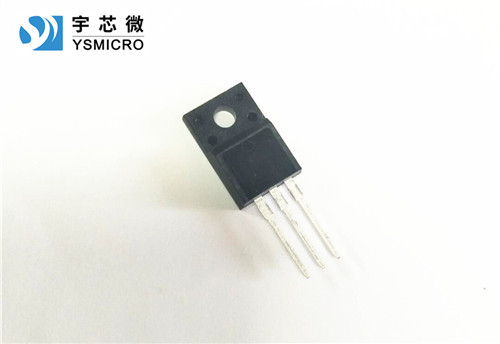

双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。那么双向可控硅有哪几种触发方法？
由于在双向可控硅的主电极上，无论加以正向电压或是反向电压，也不管触发信号是正向还是反向，它都能被触发导通，因此它有以下四种触发方式：
1、当主电极T2对Tl所加的电压为正向电压，控制极G对一电极Tl所加的也是正向触发信号。双向可控硅触发导通后，电流I2l的方向从T2流向T1。由特性曲线可知，这时双向可控硅触发导通规律是按二象限的特性进行的，又因为触发信号是正向的，所以把这种触发叫做“一象限的正向触发”或称为I+触发方式。
2、如果主电极T2仍加正向电压，而把触发信号改为反向信号)，这时双向可控硅触发导通后，通态电流的方向仍然是从T2到T1。我们把这种触发叫做“一象限的负触发”或称为I-触发方式。
3、两个主电极加上反向电压U12，输入正向触发信号，双向可控硅导通后，通态电流从T1流向T2。双向可控硅按第三象限特性曲线工作，因此把这种触发叫做Ⅲ+触发方式。
4、两个主电极仍然加反向电压U12，输入的是反向触发信号，双向可控硅导通后，通态电流仍从T1流向T2。这种触发就叫做Ⅲ-触发方式。 双向可控硅虽然有以上四种触发方式，但由于负信号触发所需要的触发电压和电流都比较小。工作比较可靠，因此在实际使用时，负触发方式应用较多。
