  TYN620 20A单向可控硅 TYN620中文规格书







  20A单向可控硅 TYN620的特点：

  • PNPN 四层结构的硅单向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：TOI-220B








  20A单向可控硅 TYN620的引脚图：









  20A单向可控硅 TYN620的应用领域：

  • 摩托车调压器

  • LED 灯控制器

  • 交流电开关

  • 交直流电源变换

  • 直发器








  20A单向可控硅 TYN620的极限值(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态平均电流 I_T(AV)：13A

  • 通态均方根电流 I_T(RMS)：20A

  • 通态不重复浪涌电流 I_TSM：250A

  • 通态电流临界上升率 dI_T/dt：50A/μs

  • 门极峰值电流 I_GM：4A

  • 门极平均功率 P_G(AV)：1W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+125℃








  20A单向可控硅 TYN620的电特性：

  • 门极触发电流 I_GT：2~25mA

  • 门极触发电压 V_GT：1V

  • 门极不触发电压 V_GD：0.2V

  • 维持电流 I_H：40mA

  • 擎住电流 I_L：60mA

  • 断态电压临界上升率 dV_D/dt：200V/μs

  • 通态压降 V_TM：1.6V

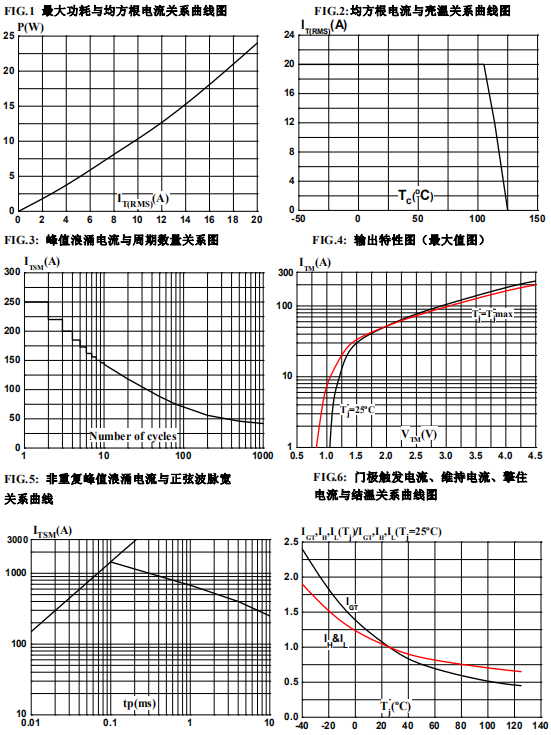

  20A单向可控硅 TYN620的参数特性曲线：









  ---
