贴片场效应管 GM2302 SOT-23 MOS管2302

• 来源：宇芯电子 更新时间：2020-08-08 16:11:03点击：6次

•


  贴片场效应管 GM2302 SOT-23 MOS管2302







  贴片场效应管 GM2302的引脚图：









  贴片场效应管 GM2302的应用领域：

  • 便携式设备负载开关

  • DC/DC 变换








  贴片场效应管 GM2302的极限值：

  • 漏极-源极电压 BV_DSS ----------------------------------------- 20V

  • 栅极-源极电压 V_GS -------------------------------------------- ±10V

  • 漏极电流-连续 I_D ---------------------------------------------- 3.5A

  • 漏极电流-脉冲 I_DM -------------------------------------------- 11A

  • 总耗散功率 P_D ------------------------------------------------- 1000mW

  • 结温 T_J ---------------------------------------------------------- 150℃

  • 存储温度 T_stg ----------------------------------------------- --- -55~+150℃








  贴片场效应管 GM2302的电特性：

  (如无特殊说明，T_A=25℃)

  参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	BVDSS	20			V
  栅极开启电压	VGS(TH)	0.5		1.5
  内附二极管正向压降	VSD			1.5
  零栅压漏极电流(VGS=0V,VDS=16V)	IDSS			1	uA
  零栅压漏极电流(VGS=0V,VDS=16V,TA=55℃)				10
  栅极漏电流	IGSS			±100	nA
  静态漏源导通电阻(ID=2.8A,VGS=4.5V)	RDS(ON)			60	mΩ
  静态漏源导通电阻(ID=2A,VGS=2.5V)				80
  输入电容	Ciss			800	pF
  共源输出电容	Coss			200
  开启时间	t(on)			20	ns
  关断时间	t(off)			80

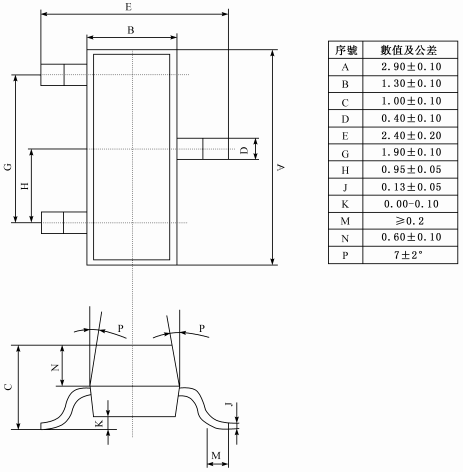

  贴片场效应管 GM2302的封装外形尺寸：









  ---
