使用万用表如何判断双向可控硅好坏？

• 来源：宇芯电子 更新时间：2020-07-23 19:41:48点击：6次

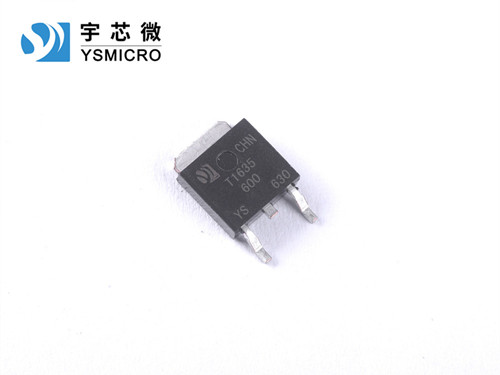

•         双向可控硅可被认为是一对反并联连接的普通可控硅的集成，工作原理与普通单向可控硅相同。是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。那么使用万用表如何判断双向可控硅好坏？



          1、T2极的确定：用万用表R*1档或R*100档，分别测量各管脚的反向电阻，其中若测得两管脚的正反向电阻都很小（约100欧姆左右），即为T1和G极，而剩下的一脚为T2极。




          2、T1和G极的区分：将这两极其中任意一极假设为T1极而另一极假设为G极，万用表设置为R*1档，用两表笔（不分正负极）分别接触已确定的T2极和假设的T1极，并将接触T1的表笔同时接触假设的G极，在保证不断开假设的T1极的情况下，断开假设的G极，万用表仍显示导通状态。




          3、将表笔对换，用同样的方法进行测量，如果万用表仍然显示同样的结果，那么所假设的T1极和G极是正确的。如果在保证不断开假设的T1极的情况下，断开假设的G极，万用表显示断开状态，说明假设的T1和G极相反了，从新假设再进行测量，结果一定正确。




          如果测量不出上述结果，说明该双向可控硅是坏的。这种方法虽然不能测出具体参数，但判断是否可用还是可行的。






  ---
