双向可控硅模块有哪些规则？

• 来源：宇芯电子 更新时间：2020-07-21 18:04:01点击：6次

•         双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。双向可控硅可被认为是一对反并联连接的普通可控硅的集成，工作原理与普通单向可控硅相同。那么双向可控硅模块有哪些规则？









          1、为了导通闸流管（或双向可控硅），必须有门极电流≧IGT ，直至负载电流达到≧IL 。这条件必须满足，并按可能遇到的低温度考虑；

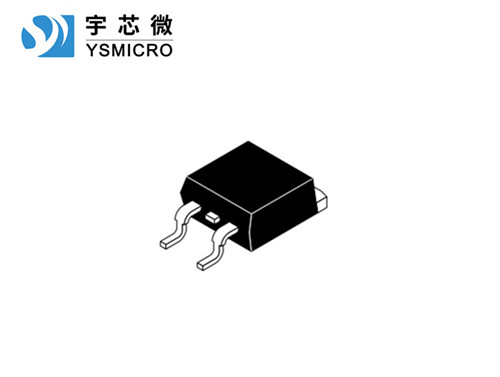

  可控硅模块




          2、要断开（切换）闸流管（或双向可控硅），负载电流必须<IH, 并维持足够长的时间，使能回复至截止状态。在可能的高运行温度下必须满足上述条件；




          3、设计双向可控硅触发电路时，只要有可能，就要避开3+象限（WT2-，+）；




          4、为减少杂波吸收，门极连线长度降至低。返回线直接连至MT1（或阴极）。若用硬线，用螺旋双线或屏蔽线。门极和MT1 间加电阻1kΩ或更小。高频旁路电容和门极间串接电阻。另一解决办法，选用H 系列低灵敏度双向可控硅；




          5、若dVD/dt 或dVCOM/dt 可能引起问题，在MT1 和MT2 间加入RC 缓冲电路。若高dICOM/dt 可能引起问题，加入一几mH 的电感和负载串联。另一种解决办法，采用Hi-Com 双向可控硅模块；




          6、假如双向可控硅模块的VDRM 在严重的、异常的电源瞬间过程中有可能被超出，采用下列措施之一： 负载上串联电感量为几μH 的不饱和电感，以限制dIT/dt； 用MOV 跨接于电源，并在电源侧增加滤波电路；




          7、选用好的双向可控硅门极触发电路，避开3+象限工况，可以较大限度提高双向可控硅模块的dIT/dt 承受能力；




          8、若双向可控硅模块的dIT/dt 有可能被超出，负载上串联一个几μH 的无铁芯电感或负温度系数的热敏电阻。另一种解决办法：对电阻性负载采用零电压导通；




          9、双向可控硅器件固定到散热器时，避免让双向可控硅模块受到应力。固定，然后焊接引线。不要把铆钉芯轴放在器件接口片一侧；




          10、为了长期可靠工作，应保证双向可控硅Rth j-a 足够低，维持Tj 不高于Tjmax ,其值相应于可能的较高环境温度。







  ---
