场效应管BSS123 SOT-23 贴片MOS管 BSS123中文资料

• 来源：宇芯电子 更新时间：2020-07-09 10:05:58点击：6次

•


  场效应管BSS123 SOT-23 贴片MOS管 BSS123中文资料







  贴片MOS管 BSS123的引脚图：









  贴片MOS管 BSS123的极限值：

  参数	符号	数值	单位
  漏极-源极电压	BVDSS	100	V
  栅极-源极电压	VGS	±20
  漏极电流-连续	IDR	150	mA
  漏极电流-脉冲	IDRM	600
  总耗散功率 TA=25℃	PD	250	mW
  总耗散功率 超过25℃递减		1.8	mW/℃
  热阻	RθJA	500	℃/W
  结温	TJ	150	℃
  存储温度	Tstg	-55~+150







  贴片MOS管 BSS123的电特性：

  如无特殊说明，温度为25℃

  参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压 ID=10uA,VGS=0V	BVDSS	100			V
  栅极开启电压 ID=1mA,VGS=VDS	VGS(th)	1		2.8
  内附二极管正向压降 ISD=200mA,VGS=0V	VSD			1.5
  零栅压漏极电流 VGS=0V,VDS=60V	IDSS			100	nA
  栅极漏电流 VGS=±20V,VDS=0V	IGSS			±100
  静态漏源导通电阻 ID=120mA,VGS=10V	RDS(ON)		3.5	6	Ω
  输入电容 VGS=0V,VDS=25V,f=1MHz	CISS			40	pF
  共源输出电容 VGS=0V,VDS=25V,f=1MHz	COSS			25
  开启时间 VDS=50V,ID=200mA,RGEN=25Ω	t(on)			10	ns
  关断时间 VDS=50V,ID=200mA,RGEN=25Ω	t(off)			20

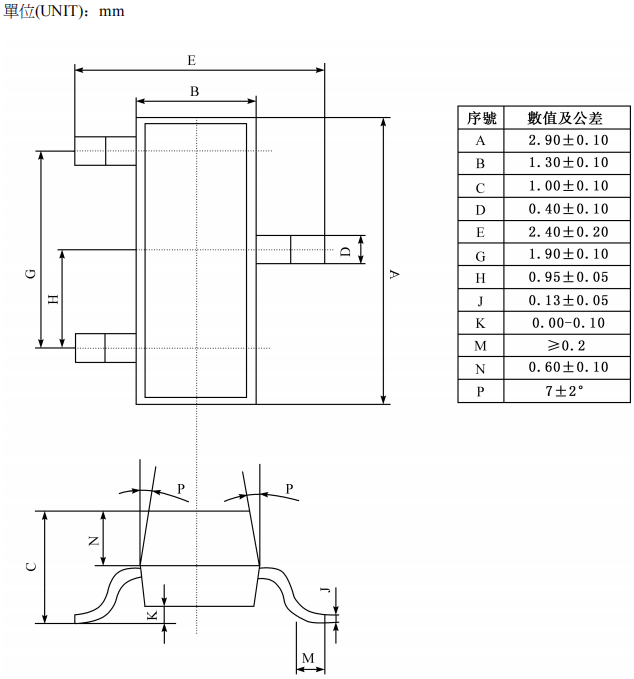

  贴片MOS管 BSS123的封装外形尺寸：









  ---
