使用双向可控硅有哪些原则？

• 来源：宇芯电子 更新时间：2020-07-07 15:31:05点击：6次

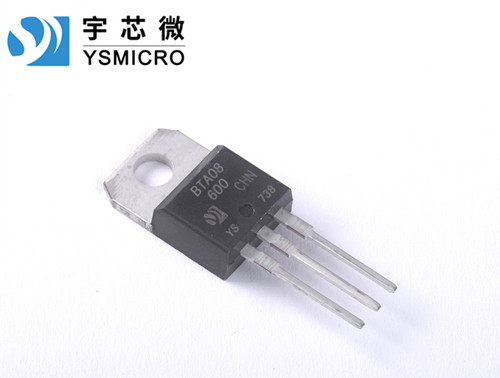

•      双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。那么使用双向可控硅有哪些原则？



       1、为了导通闸流管（或双向可控硅），要有门极电流≧IGT，直至负载电流达到≧IL。这条件要满足，并按可能遇到低的温度考虑。




       2、要断开（切换）闸流管（或双向可控硅），负载电流间，使能回复至截止状态。在可能的运行温度下要满足上述条件。




       3、设计双向可控硅触发电路时，只要有可能，就要避开3+象限（WT2-，+）。




       4、为减少杂波吸收，门极连线长度降低。返回线直接连至MT1（或阴极）。若用硬线，用螺旋双线或屏蔽线。门极和MT1间加电阻1kΩ或更小。高频旁路电容和门极间串接电阻。另一解决办法，选用H系列低灵敏度双向可控硅。




       5、若dVD/dt或dVCOM/dt可能引起问题，在MT1和MT2间加入RC缓冲电路。若高dICOM/dt可能引起问题，加入一几mH的电感和负载串联。另一种解决办法，采用Hi-Com双向可控硅。




       6、假如双向可控硅的VDRM在严重的、异常的电源瞬间过程中有可能被超出，采用下列措施之一：负载上串联电感量为几μH的不饱和电感，以限制dIT/dt；用MOV跨接于电源，并在电源侧增加滤波电路。




       7、选用好的门极触发电路，避开3+象限工况，可以的大限度提高双向可控硅的dIT/dt承受能力。




       8、若双向可控硅的dIT/dt有可能被超出，负载上串联一个几μH的无铁芯电感或负温度系数的热敏电阻。另一种解决办法：对电阻性负载采用零电压导通。




       9、器件固定到散热器时，避免让双向可控硅受到应力。固定，然后焊接引线。不要把铆钉芯轴放在器件接口片一侧。




       10、为了长期可靠工作，应保证Rthj-a足够低，维持Tj不高于Tjmax，其值相应于可能的高环境温度。







  ---
