单向可控硅X0405 TO-202B X0405可控硅的应用

• 来源：宇芯电子 更新时间：2020-07-04 09:53:27点击：6次

•


  单向可控硅X0405 TO-202B X0405可控硅的应用







  单向可控硅 X0405的引脚图：









  单向可控硅 X0405的应用领域：

          X0405可控硅应用于：脉冲点火器、负离子发生器、逻辑电路驱动、直发器、调光开关、咖啡壶、LED 控制器等等








  单向可控硅 X0405的特点：

  • PNPN 四层结构的硅单向器件

  • 门极灵敏触发

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范








  单向可控硅 X0405的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压 V_DRM/V_RRM：600/800V

  • 通态平均电流 I_T(AV)：2.5A

  • 通态均方根电流 I_T(RMS)：4A

  • 通态不重复浪涌电流 I_TSM：30A

  • 通态电流临界上升率 dI_T/dt：50A/μs

  • 门极峰值电流 I_GM：1.2A

  • 门极峰值功率 P_GM：1W

  • 门极平均功率 P_G(AV)：0.2W

  • 存储温度 T_STG：-40~+150℃

  • 工作结温 T_j：-40~+110℃








  单向可控硅 X0405的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流	10~200	μA
  VGT	门极触发电压	0.65	V
  VGD	门极不触发电压	0.2	V
  IH	维持电流	5	mA
  IL	擎住电流	6	mA
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.55	V

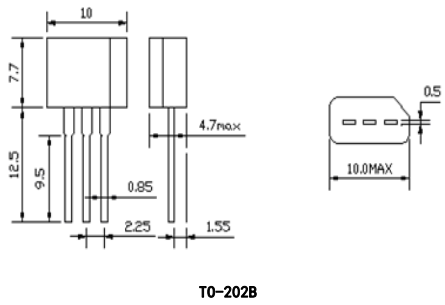

  单向可控硅 X0405的封装外形尺寸：









  ---
