国产可控硅 Z0107 SOT-223-3L 贴片高结温可控硅

• 来源：宇芯电子 更新时间：2020-06-02 15:15:47点击：6次

•


  国产可控硅 Z0107 SOT-223-3L 贴片高结温可控硅







  国产可控硅 Z0107的引脚图：









  国产可控硅 Z0107的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范

  • 封装形式：SOT-223-3L








  国产可控硅 Z0107的应用领域：

          Z0107可控硅应用于：加热控制器、电饭煲、彩灯控制器、燃气点火器、电风扇调速器等。







  国产可控硅 Z0107的极限值(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	1	A
  ITSM	通态不重复浪涌电流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通态电流临界上升率	20	A/μs
  IGM	门极峰值电流	1	A
  PGM	门极峰值功率	2	W
  PG(AV)	门极平均功率	0.1
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  国产可控硅 Z0107的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.2	V
  VGD	门极不触发电压	0.2
  IH	维持电流	10	mA
  IL	擎住电流 I-III-IV	10
  	擎住电流 II	20
  dVD/dt	断态电压临界上升率	20	V/μs
  VTM	通态压降	1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	100

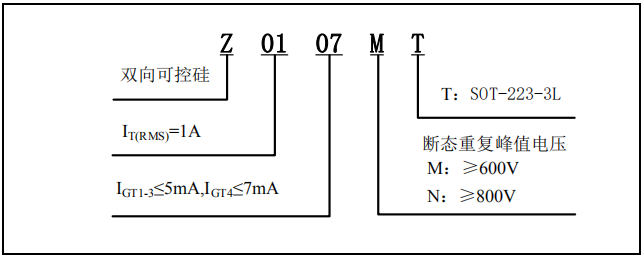

  国产可控硅 Z0107的型号、标识说明：

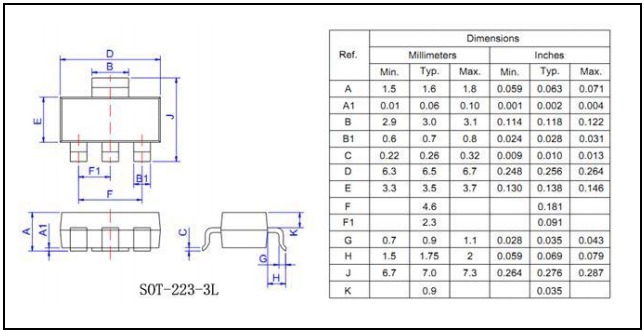

  国产可控硅 Z0107的封装外形尺寸：









  ---
