场效应管引脚 GM2300 SOT-23 贴片MOS管2300

• 来源：宇芯电子 更新时间：2020-05-29 15:44:58点击：6次

•


  场效应管引脚 GM2300 SOT-23 贴片MOS管2300







  场效应管引脚 GM2300的引脚图：









  场效应管引脚 GM2300的极限值：

  参数	符号	数值	单位
  漏极-源极电压	BVDSS	20	V
  栅极-源极电压	VGS	±8
  漏极电流-连续	ID	4.2	A
  漏极电流-脉冲	IDM	16
  总耗散功率 TA=25℃	PD	1200	mW
  结温	TJ	150	℃
  储存温度	Tstg	-55~+150







  场效应管引脚 GM2300的电特性：

  如无特殊说明，T_A=25℃

  特性参数	符号	最小值	典型值	最大值	单位
  漏极-源极击穿电压	BVDSS	20			V
  栅极开启电压	VGS(th)	0.45		1.2
  内附二极管正向压降	VSD			1.3
  零栅压漏极电流 VGS=0V,VDS=16V	IDSS			1	uA
  零栅压漏极电流 VGS=0V,VDS=16V,TA=55℃				10
  栅极漏电流	IGSS			±100	nA
  静态漏源导通电阻 ID=4.2A,VGS=4.5V	RDS(ON)		25	30	mΩ
  静态漏源导通电阻 ID=2A,VGS=2.5V			30	40
  静态漏源导通电阻 ID=1A,VGS=1.8V			50	60
  输入电容	Ciss		650		pF
  输出电容	Coss		150
  开启时间	t(on)		20		ns
  关断时间	t(off)		60

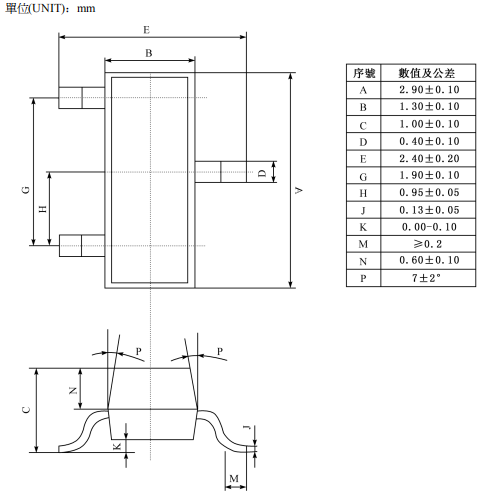

  场效应管引脚 GM2300的封装外形尺寸：









  ---
