  3W 单声道音频功率放大器 8002B SOP-8 功放电路







  一、功放电路 8002B的描述：

          8002B 是一款 AB 类，单声道带关断模式，桥式音频功率放大器。在输入 1KHz,5V 工作电式音频功率放大器。在输入 1KHz,5V 工作电THD<10%)，2W,(4Ω负载，THD<1%); 音频范围内总谐波失真噪音小于 1%（20Hz·20KHz）8002B 应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。8002B 输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。

          8002B 采样 SOP 封装，特别适用于低功耗、小体积的便携式系统。8002B 可以通过控制进入休眠模式，从而减少功耗：8002B 内部有过热自动关断保护机制。8002B 工作稳定,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。是一款深受市场欢迎，用户认可度高的典型芯片。







  二、功放电路 8002B的特征：

  • 输出功率高（4Ω,1KHz 频率），THD+N<10%,(3w);THD+N<1%,(2W) .

  • 掉电模式漏电流小：25µA（典型）

  • 采样 SOP8 封装

  • 外部增益可调

  • 宽工作电压范围 2 V-6.5V

  • 不需驱动输出耦合电容、自举电容和缓冲网络

  • 单位增益稳定

  • 5V输入，关断电压 ，开启电压1.2V







  三、功放电路 8002B的应用：

  • 个人电脑

  • 便携式消费类电子产品

  • 无源扬声器

  • 玩具及游戏机

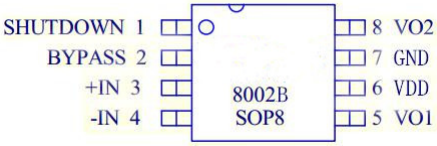

  四、功放电路 8002B的引脚分布：

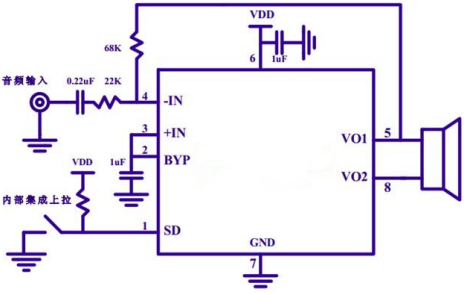

  五、功放电路 8002B的典型应用图：

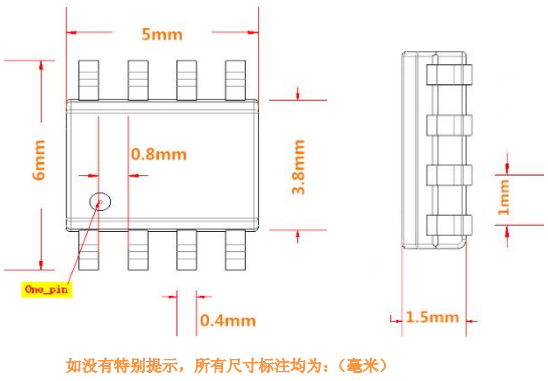

  六、功放电路 8002B的封装外形尺寸：









  ---
