78M20 国产稳压电路 20V稳压IC L78M20

• 来源：宇芯电子 更新时间：2020-05-09 15:06:36点击：6次

•


  78M20 国产稳压电路 20V稳压IC L78M20







  国产稳压电路 L78M20的描述：

          L78M20是一个20V输出电压的三端正向稳压器，可固定输出一定的电压的特点使它们的应用范围很广。







  国产稳压电路 L78M20的特点：

  • 输出电流：0.5A

  • 输出电压：20V

  • 热过载保护

  • 短路保护

  • 输出转换SOA保护

  • 封装形式：TO-220/TO-220F/TO-252(DPAK)/TO-251(IPAK)








  国产稳压电路 L78M20的极限值：

  符号	参数	数值	单位
  VI	DC输入电压(VO=5~18V)	35	V
  	DC输入电压(VO=20，24V)	40
  IO	输出电流	0.5	A
  Tstg	储存温度范围	-65~+150	℃
  Top	工作结温温度范围	0~+150

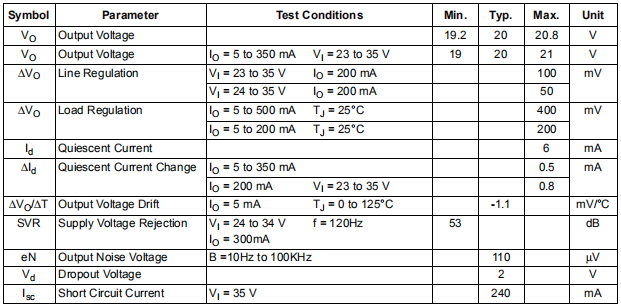

  国产稳压电路 L78M20的电特性：

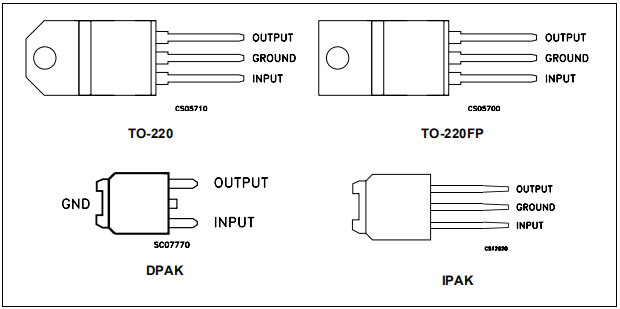

  国产稳压电路 L78M20的引脚图：









  ---
