6V正电压调节器 三端稳压IC 78M06 中文资料

• 来源：宇芯电子 更新时间：2020-05-09 09:31:35点击：6次

•


  6V正电压调节器 三端稳压IC 78M06 中文资料







  三端稳压IC 78M06的描述：

          78M06是一个6V输出电压的三端正向稳压器，可固定输出一定的电压的特点使它们的应用范围很广。







  三端稳压IC 78M06的特点：

  • 输出电流：0.5A

  • 输出电压：6V

  • 热过载保护

  • 短路保护

  • 输出转换SOA保护

  • 封装形式：TO-220、TO-220FP、TO-252(DPAK)、TO-251(IPAK)

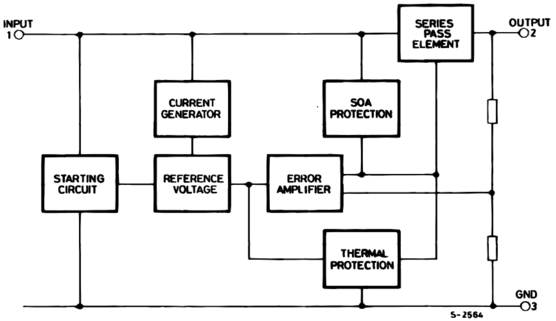

  三端稳压IC 78M06的原理图：









  三端稳压IC 78M06的极限值：

  符号	参数	数值	单位
  VI	DC输入电压(VO=5~18V)	35	V
  	DC输入电压(VO=20,24V)	40
  IO	输出电流	0.5	A
  Tstg	储存温度范围	-65~+150	℃
  Top	工作温度范围	0~+150

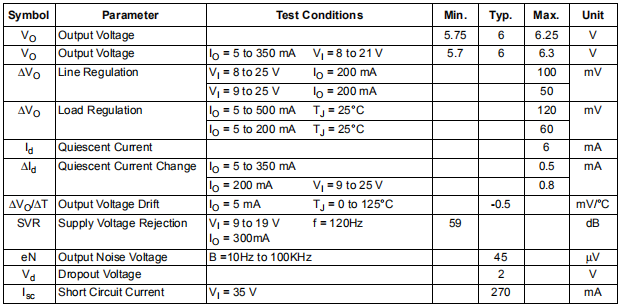

  三端稳压IC 78M06的电特性：

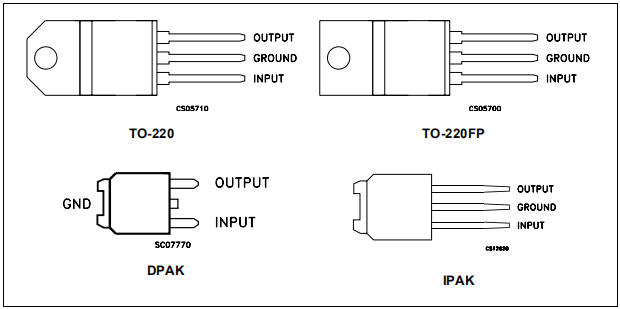

  三端稳压IC 78M06的引脚图：









  ---
