  塑封可控硅 T1235 12A双向可控硅







  一、T1235的产品特征：


  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

  • 封装形式：TO-220F、TO-263








  二、T1235的脚位图：









  三、T1235的应用：

          加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器







  四、T1235的极限参数(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	12	A
  ITSM	通态不重复浪涌电流	120
  I2t	I2t 值	78	A2s
  dIT/dt	通态电流临界上升率	50	A/μs
  IGM	门极峰值电流	4	A
  PG(AV)	门极平均功率	1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125







  五、T1235的电性能：

  符号	参数	数值	单位
  IGT	门极触发电流	≤35	mA
  VGT	门极触发电压	≤1.3	V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤35	mA
  IL	擎住电流 I-III	≤50
  	擎住电流 II	≤60
  dVD/dt	断态电压临界上升率	≥500	V/μs
  VTM	通态压降	≤1.55	V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤1	mA

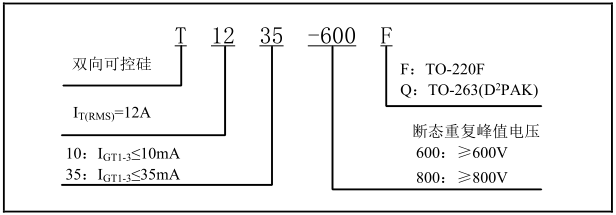

  六、T1235的型号、标识说明：









  七、T1235的封装外形尺寸：

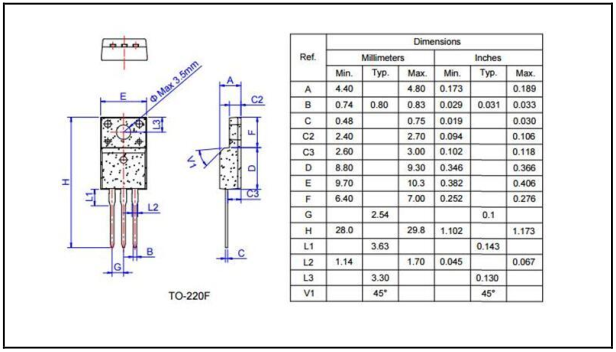

  1、TO-220F：

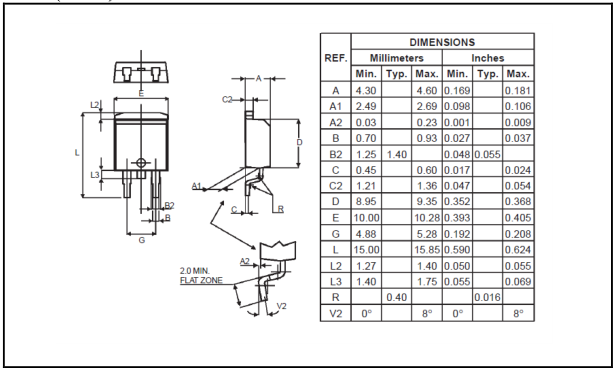

  2、TO-263：









  ---
