  非绝缘双向可控硅 16A晶闸管 BTB16 TO-220B







  一、BTB16的特点：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 工作结温高，换向能力强

  • 高电压变化率 dV/dt

  • 大电流变化率 dI/dt

  • 符合 RoHS 规范

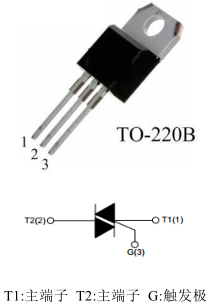

  二、BTB16的脚位图：









  三、BTB16的应用：

         加热控制器、调速控制器、洗衣机、搅拌机、果汁机、电动工具、吸尘器等家用电器








  四、BTB16的极限参数(T_CASE=25℃)：

  • 断态重复峰值电压(V_DRM/V_RRM)：600/800V

  • 通态均方根电流(I_T(RMS))：16A

  • 通态不重复浪涌电流(I_TSM)：160A

  • 通态电流临界上升率(dI_T/dt)：50A/μs

  • 门极峰值电流(I_GM)：4A

  • 门极平均功率(P_G(AV))：1W

  • 存储温度(T_STG)：-40~+150℃

  • 工作结温(T_j)：-40~+125℃








  五、BTB16的电特性：

  符号	参数	数值			单位
  		SW	CW	BW
  IGT	门极触发电流	≤10	≤35	≤50	mA
  VGT	门极触发电压	≤1.3			V
  VGD	门极不触发电压	≥0.2
  IH	维持电流	≤15	≤30	≤50	mA
  IL	擎住电流  I-III	≤25	≤50	≤70
  	擎住电流  II	≤35	≤60	≤80
  dVD/dt	断态电压临界上升率	≥40	≥500	≥1000	V/μs
  VTM	通态压降	≤1.55			V
  IDRM/IRRM	断态重复峰值电流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	断态重复峰值电流 VD=VDRM/VRRM,Tj=125℃	≤1			mA







  六、BTB16的热阻：

  符号	参数	数值	单位
  Rth(j-c)	结到管壳的热阻(AC)	1.2	℃/W
  Rth(j-a)	结到管壳的热阻	60

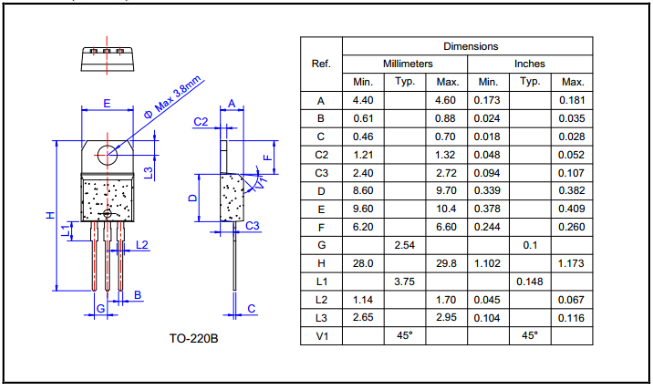

  七、BTB16的封装外形尺寸：









  ---
