  MAC97A6的触发电流多大？双向可控硅的中文规格书。

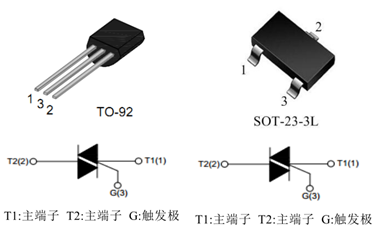

          MAC97A6是一个小功率双向可控硅（双向晶闸管），应用于电风扇速度控制或电灯的亮度控制。以下是它的脚位图：









  一、MAC97A6的产品特征：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范








  二、MAC97A6的应用：

  • 加热控制器

  • 彩灯控制器

  • 电饭煲

  • 燃气点火器

  • 电风扇调速器等








  三、MAC97A6的极限值(T_CASE=25℃)：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	0.8	A
  ITSM	通态不重复浪涌电流	8	A
  I2t	I2t值	0.32	A2s
  dIT/dt	通态电流临界上升率 I-II-III	50	A/μs
  	通态电流临界上升率 IV	10
  IGM	门极峰值电流	1	A
  PGM	门极峰值功率	5	W
  PG(AV)	门极平均功率	0.1	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125	℃







  四、MAC97A6的电特性：

  符号	参数	数值	单位
  IGT	门极触发电流 I-II-III	5	mA
  	门极触发电流 IV	7
  VGT	门极触发电压	1.3	V
  VGD	门极不触发电压	0.2	V
  IH	维持电流	5	mA
  IL	擎住电流 I-III-IV	10	mA
  	擎住电流 II	20
  dVD/dt	断态电压临界上升率	10	V/μs
  VTM	通态压降	1.55	V

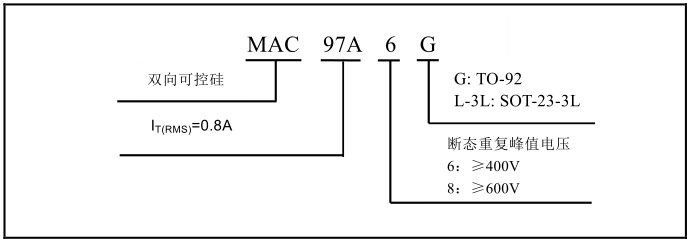

  五、MAC97A6的型号、标识说明：









  六、MAC97A6的封装尺寸：

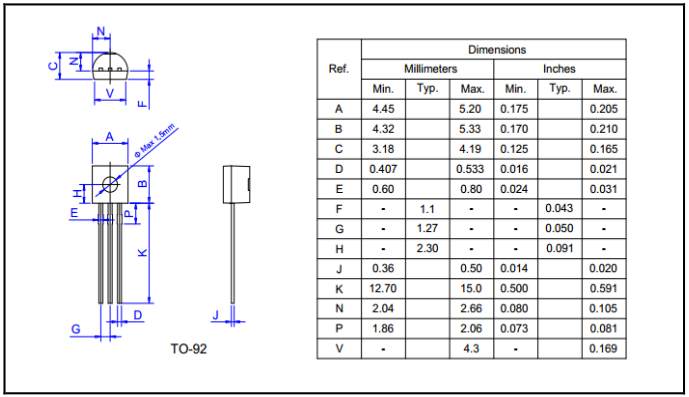

  1、TO-92

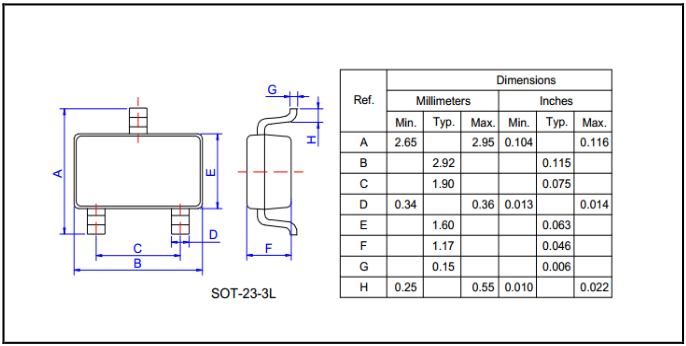

  2、SOT-23-3L









  ---
