2p4m需要多大的触发电流？它的具体参数是什么？

• 来源：宇芯电子 更新时间：2020-03-03 16:55:40点击：6次

•


  2p4m需要多大的触发电流？它的具体参数是什么？







          2P4M，一个微触发单向可控硅，它的封装有：SOT-89-3L、SOT-223-3L、TO-92、TO-126、TO-252。

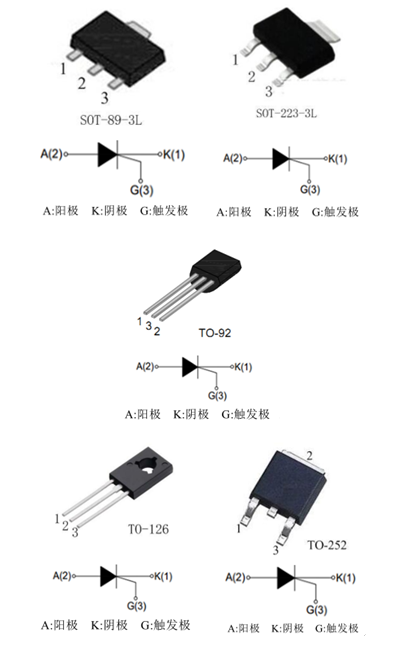

  一、2P4M的脚位图：

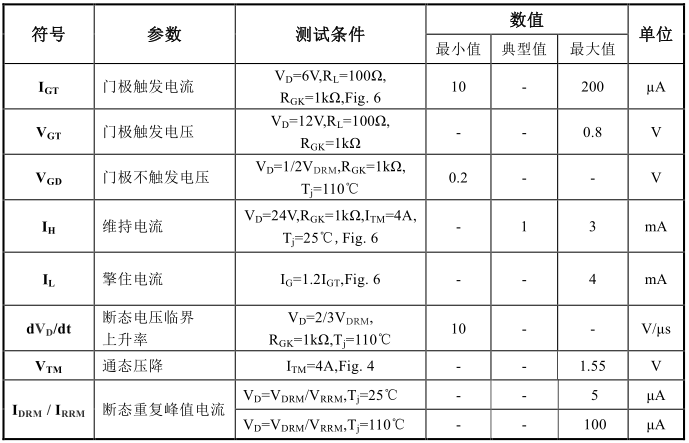

  二、2P4M的电特性：

          2P4M可控硅的触发电流是：10~200μA，以下是它的详细电特性：









  三、2P4M的极限值：

  • 断态重复峰值电压(VDRM/VRRM)  ---------------------------------------- 600/800

  • 通态平均电流(IT(AV))  ----------------------------------------------------------- 2A

  • 通态均方根电流(IT(RMS))  ------------------------------------------------------- 3A

  • 通态不重复浪涌电流(ITSM)  ---------------------------------------------------- 20A

  • 通态电流临界上升率(dIT/dt)  ------------------------------------------------- 50A/μs

  • 门极峰值电流(IGM)  ------------------------------------------------------------- 0.2A

  • 门极峰值功率(PGM)  ------------------------------------------------------------ 0.5W

  • 门极平均功率(PG(AV))  --------------------------------------------------------- 0.1W

  • 存储温度(TSTG) -----------------------------------------------------------  -40~+150℃

  • 工作结温(Tj) ---------------------------------------------------------------  -40~+110℃








  四、2P4M的应用：

  • 摩托车点火器

  • 汽油机点火器

  • LED 灯控制器

  • 彩灯控制器

  • 咖啡壶

  • 直发器

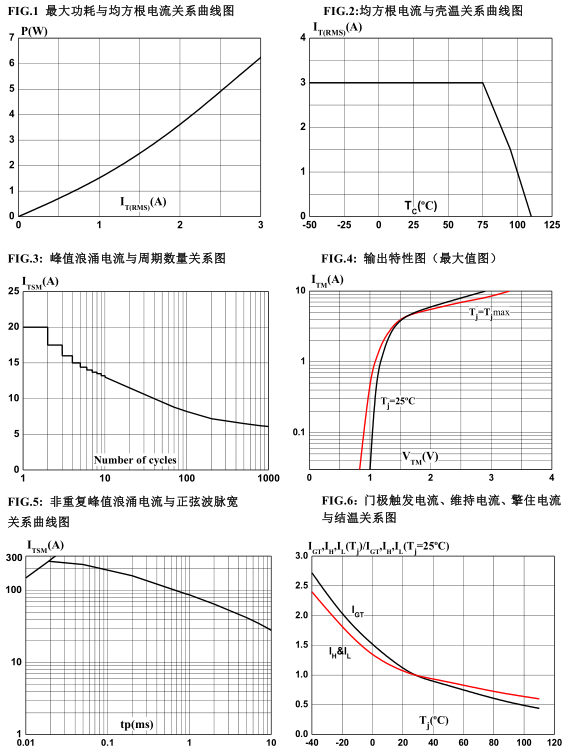

  五、2P4M的特性曲线：









  ---
