  BT134 4A四象限双向可控硅







  一、BT134的产品特征：

  • NPNPN 五层结构的硅双向器件

  • P 型对通扩散隔离

  • 台面玻璃钝化工艺

  • 背面多层金属电极

  • 符合 RoHS 规范








  二、BT134的应用：

  • 加热控制器

  • 马达调速控制器

  • 麻将机

  • 搅拌机

  • 直发器

  • 面包机等家用电器等

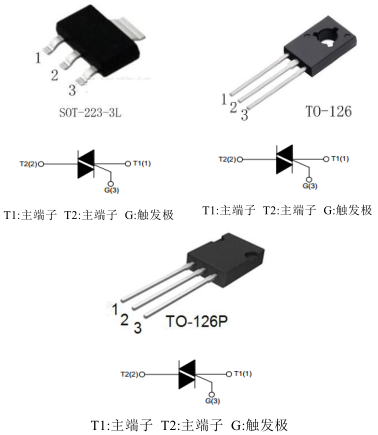

  三、BT134的脚位图：









  四、BT134的极限值：

  符号	参数	数值	单位
  VDRM/VRRM	断态重复峰值电压	600/800	V
  IT(RMS)	通态均方根电流	4	A
  ITSM	通态不重复浪涌电流	25	A
  I2t	I2t 值	3.1	A2s
  IGM	门极峰值电流	2	A
  PGM	门极峰值功率	5	W
  PG(AV)	门极平均功率	0.5	W
  TSTG	存储温度	-40~+150	℃
  Tj	工作结温	-40~+125	℃

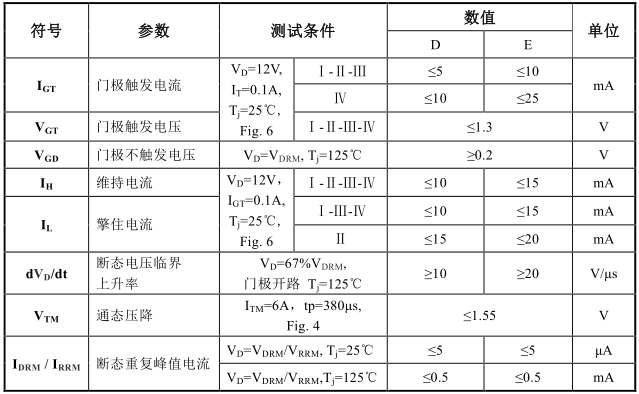

  五、BT134的电特性：

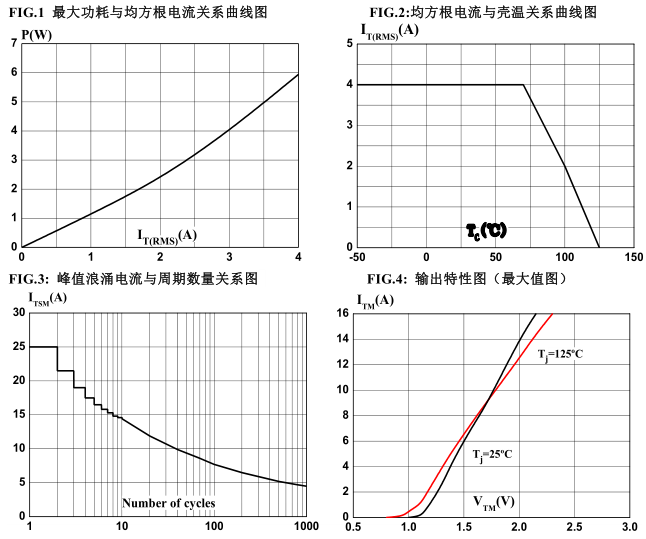

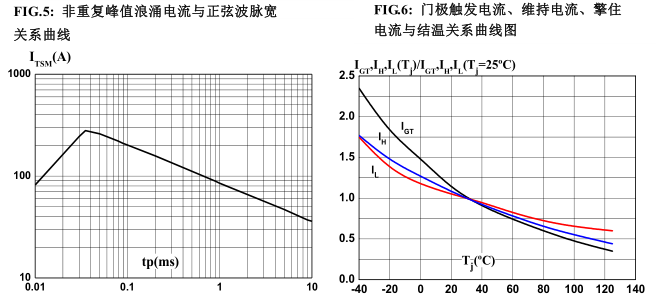

  六、BT134的参数特性曲线：











  ---
