  ULN2002A 大电流达林顿晶体管阵列 ULN2002 数据表







  一、ULN2002A的描述：

         ULN2002A是一个单片高电压、高电流的达林顿晶体管整列集成电路。由4组NPN达林顿管组成。它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电力路是250mA。







  二、ULN2002A的脚位图：









  三、ULN2002A的特点：

  • 250mA 额定集电极电流(单个输出)

  • 最高工作电压：50V

  • 输入和各种逻辑类型兼容








  四、ULN2002A的应用：

  • 继电器驱动器

  • 字锤驱动器

  • 灯驱动器

  • 逻辑驱动器

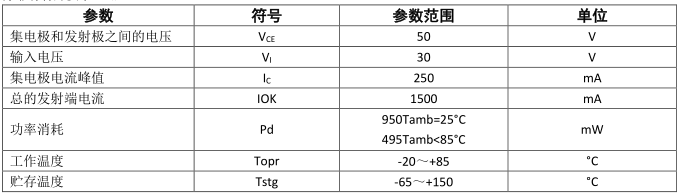

  五、ULN2002A的极限值：

  除非有特殊要求，T_A=25℃

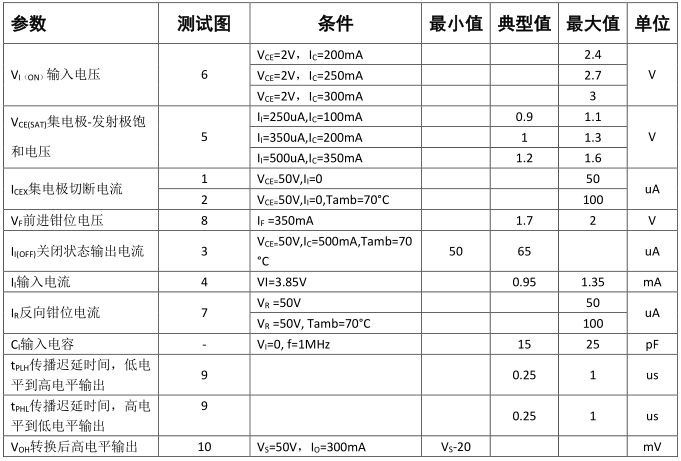

  六、ULN2002A的电特性：

  除非有特殊要求，T_A=25℃









  ---
