  ULN2001D双极型达林顿驱动芯片，ULN2001的中文资料







  一、ULN2001D的描述：

          ULN2001D是一个单片高电压、高电流的达林顿晶体管整列集成电路。由3组NPN达林顿管组成。它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电流是250mA。







  二、ULN2001D的特点：

  • 250mA额定集电极电流(单个输出)

  • 最高工作电压：50V

  • 输入和各种逻辑类型兼容








  三、ULN2001D的应用：

  • 继电器驱动器

  • 字锤驱动器

  • 灯驱动器

  • 逻辑驱动器








  四、ULN2001D的引脚图：

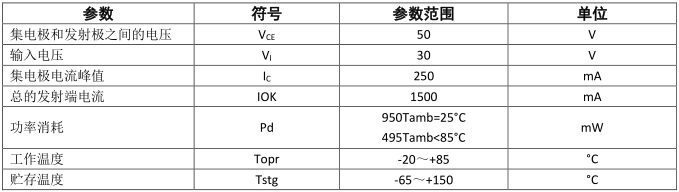

  五、ULN2001D的极限值：

  除非有特殊要求，T_A=25℃

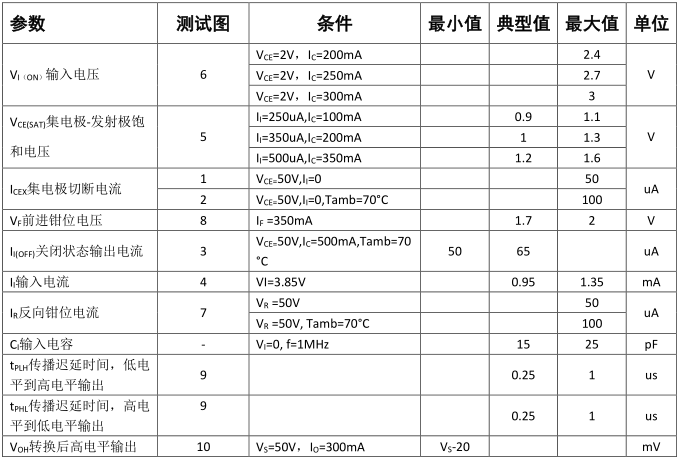

  六、ULN2001D的电特性：

  除非有特殊要求，T_A=25℃









  ---
