  电流表测量电流的原理及方法




  本文来源：ECCN中电网

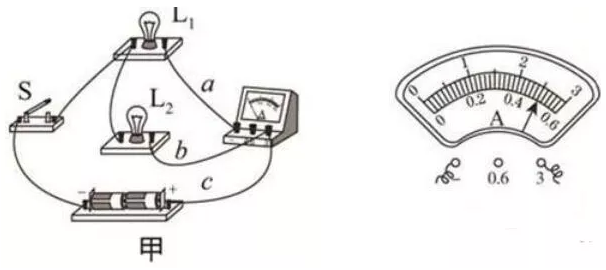

          电流表用于测量电流，电流测量需要串联




  　　电流表顾名思义用于测量电流。因为串联在电路中的所有元件通过的电流都是相等的，所以我们可以用串联法测量电路中的电流。









  电流表测量电流原理




  　　根据串联在电路中的所有元件所通过的电流相等的原则，把电流表串联到电路中去就可以测出电路的电流了。




  　　串联会增加电路的内阻，如果内阻变大了，整个电路中的电流就发生变化了，所以电流表的内阻必须足够的小，小到产生的影响可以忽略不计才可以。




  　　根据欧姆定律I=U/R，可以计算出电流，电流表的内阻是固定的，电流表只要测量出自身的压降就可以计算出电路的电流。




  　　电流表有数字式的电流和表指针式两种




  　　数字式的电流表测量电流的原理及方法




  　　数字式的电流表内置了高精度的AD（模数转换）采样的芯片，可以精确测量到自身的微小压降，进而转换为电流，显示在显示屏上。




  　　指针式的电流表测量电流的原理及方法




  　　指针式的电流表是机械式的，它的内部有线圈、永磁体、弹簧、表盘等结构，电流越大，线圈产生的磁力越强，带动指针转动的角度越大，表盘上的刻度就可以指示出电流的大小了。




  　　电流表并联在电路中会烧坏




  　　首先并联是分流的，一部分电流从负载流过，一部分电流从电清表流过，所以并联到电路中的电流表没法测量到负载的电流。




  　　其次，电流表的内阻是非常小的。根据欧姆定律I=U/R，通过电流表的电流会非常的大，直接损坏电流表。




  　　电流表是测电流的，必须串联于负载回路中，才能测得到回路电流。




  　　而并联的话，通过电流表的电流就不是负载回路电流了。电流分路通过电流表，你说还是你想测量的东西吗？




  　　当然这也跟电流表的工作原理有关。电流表一般是通过桥接标准电阻采样。而后，经后续电路转换，形成相应的数字显示出来。




  　　所以电流表测电流，比较麻烦，必须串接于电路之中。







  ---
