降压IC LC51C 精简型 DC-DC 降压电路

• 来源：宇芯电子 更新时间：2019-11-15 15:24:07点击：6次

•


  降压IC LC51C 精简型 DC-DC 降压电路







  一、降压IC LC51C的概述：

          LC51C 是精简型 DC-DC 减压变换器集成电路，内含温度补偿的参考电压源(1.25V)、比较器、能有效限制电流及控制工作周期的振荡器、驱动器及大电流输出开关管等，外配少量元件，就能组成 DC-DC 降压电路。与 34063 产品比较，可达到使用最少的外接元件构成开关式降压变换器，广泛适用于汽车充电器、直流降压变换器等产品。











  二、降压IC LC51C的关键排列图：












  三、降压IC LC51C的特点：

  • 工作电压范围宽：3~40V

  • 输出电流限制功能和输出电流保护功能

  • 静态电流小

  • 输出最大电流可达1.2A

  • 工作频率可达120KHz

  • 输出电压范围：5.1V±2.5%

  • 封装形式：Qipai8，SOP8，ESOP8，DIP8

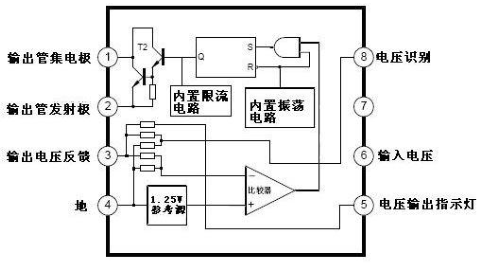

  四、降压IC LC51C的内部结构图：












  五、降压IC LC51C的极限值：

  参数	符号	数值	单位
  电源电压	VCC	40	V
  输出开关管集电极电压	VC(switch)	40	V
  输出开关管发射极电压(VPINI=40V)	VE(switch)	40	V
  输出开关管集电极与发射极间的电压	VCE(switch)	40	V
  输出开关管电流	ISW	1.5	A
  功耗	PD	1.25	W
  工作环境温度	TA	0~+70	℃
  贮存温度	Tstg	-65~+150	℃







  六、降压IC LC51C的电特性：

  参数名称	最小值	典型值	最大值	单位
  电源电压 VCC	3	12	40	V
  电源电流 ICC		5	8	mA
  线性调整			20	mV
  负载调整			100	mV
  输出纹波			100	mVp-p
  短路电流 Vin=25V,RL=0.1Ω			0.6	A
  短路电流 Vin=12V,RL=0.1Ω			1.2	A
  频率	80	100	120	KHz
  效率		80		%
  直流放大倍数 hfe	50	120
  集电极漏电流 IC		0.01	100	μA

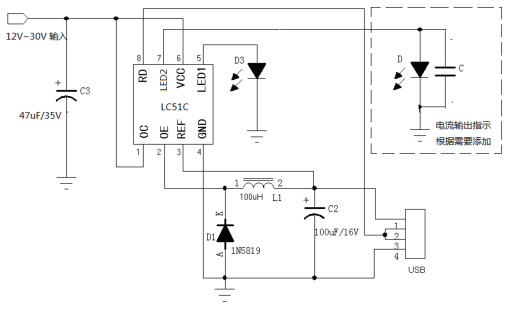

  七、降压IC LC51C的应用电路图：

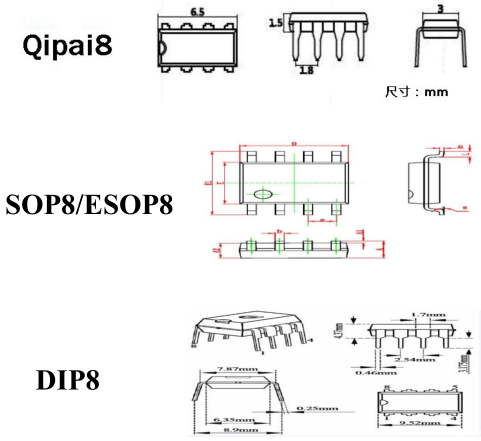

  八、降压IC LC51C的封装外形尺寸：









  ---
