什么是P沟道MOS管？与NMOS有什么区别？

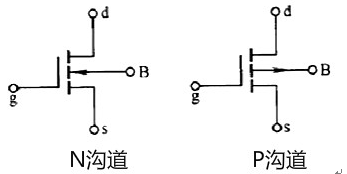

一、p沟道mos管的定义概述
PMOS是指n型衬底、p沟道，靠空穴的流动运送电流的MOS管。
P沟道MOS晶体管的空穴迁移率低，因而在MOS晶体管的几何尺寸和工作电压绝对值相等的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。此外，P沟道MOS晶体管阈值电压的绝对值一般偏高，要求有较高的工作电压。它的供电电源的电压大小和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电过程长，加之器件跨导小，所以工作速度更低，在NMOS电路（见N沟道金属—氧化物—半导体集成电路）出现之后，多数已为NMOS电路所取代。只是，因PMOS电路工艺简单，价格便宜，有些中规模和小规模数字控制电路仍采用PMOS电路技术。
二、p沟道mos管与nmos管的区别
在实际项目中，我们基本都用增强型
mos管，分为N沟道和P沟道两种。我们常用的是NMOS，因为其导通电阻小，且容易制造。在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
三、mos管驱动
跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。 在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。
第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
